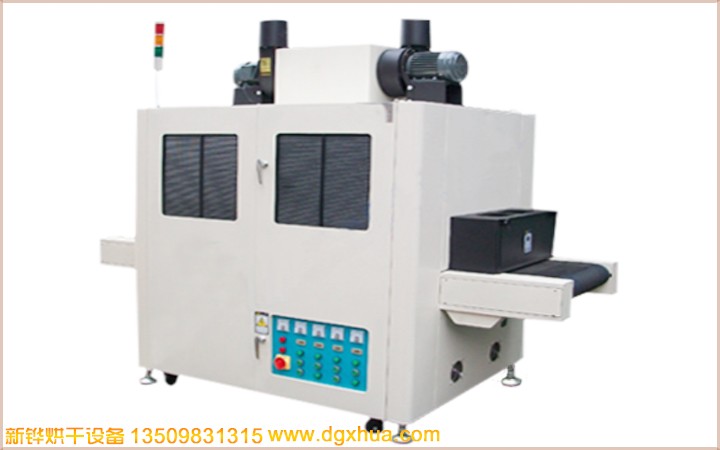

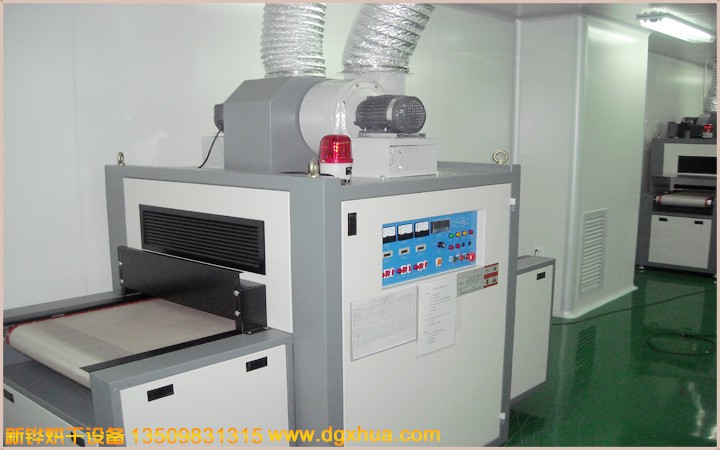

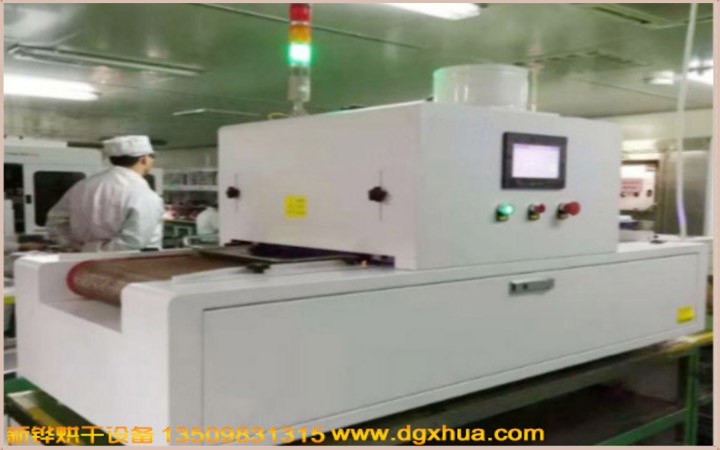

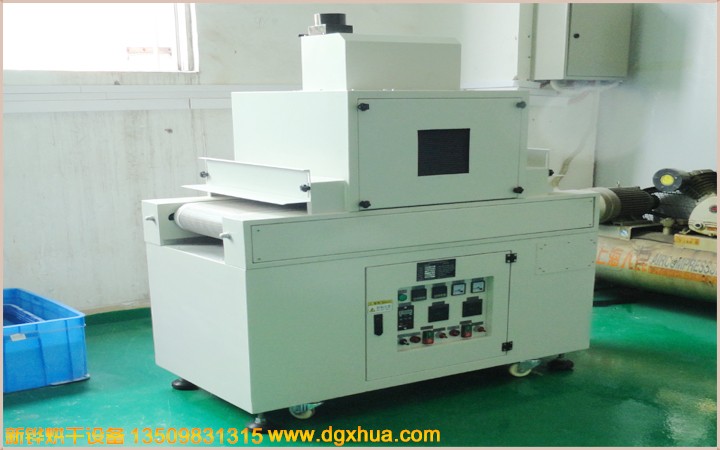

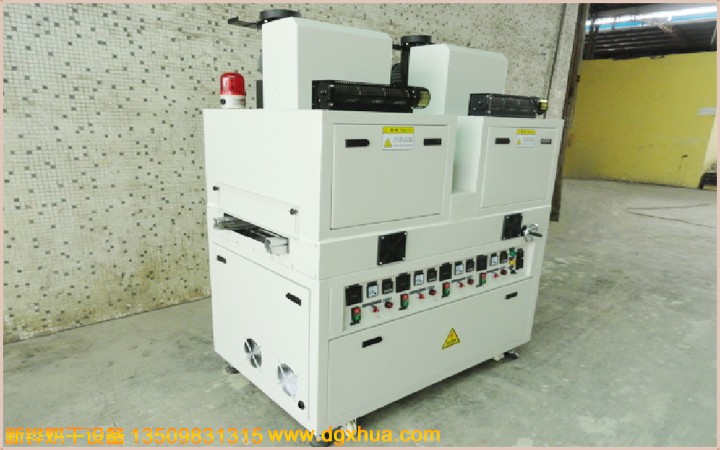

| 设备名称：PCB UV固化机 |
| 机器型号：XHUV-752 |
| 机台电源: AC380V 18KVA |
| 外尺寸: 长2440×宽1020×高2350mm（以实物为准） |
| 进料高度：0-50mm；输送高度：850±50mm |
| 机台结构：有效照射宽度：600mm、输送宽度：690mm、输送速度：3-12m/min、灯管强度（W/m2）：80/120、灯管功率（KW）：2*7.5KW |
| 安装定位：底部安装承重3寸脚轮、M18脚杯高度可调+50mm。 |
| 检修方式：UV固化室两侧为活动门。 |
| 箱体材质：SS41#钢板经防锈处理后高温粉体烤粉。 |
| 机台颜色：经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。 |
| 点灯光源：2支*7.5KW蓝天紫外线灯管，波长为：365nm |
| 控制电源：可无极调光电子电源内置点灯计时 。 |
| 反射灯罩：铝合金反射罩+不锈钢外灯罩 。 |
| 点灯控制：单段强光控制配点灯累计时器。 |
| 输送方式：插件线轨道。 |
| 输送电机：120W调速电机配合电子调速器。 |
| 安全保护：漏电断路器、电源逆向防止器，超温警报装置，马达、电热过电流保护等…合乎国际安全标准。 |
| 防护标签：所有带电外露部位加装绝缘保护罩，危险处贴有高温，防紫外线眼镜，防触电警示标识，电柜防护等级IP54 |
| 供电电源：主电源采用AC 220V/380V/ 50Hz 三相五线制。 |
| 使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。 |
| 注意事项：烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。 |
| 售后服务:设备自送货之日起质保期为1年（灯管保固1000小时），质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费。 |
| 培训服务：免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。 |
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
