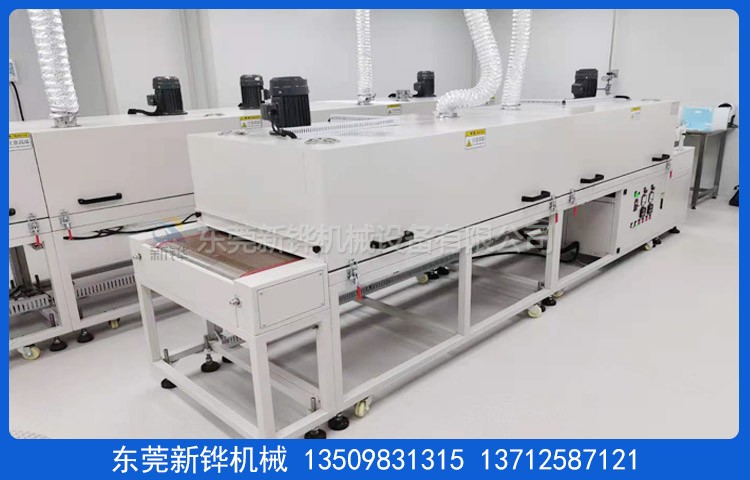

设备名称:医疗用品隧道炉
设备型号:XHSO-10-06-5IR
机台电源:AC380V 3φ 50HZ 46KVA
烘烤尺寸:长10000×宽650×高150mm
输送尺寸:长12000×宽850×高1650mm
机台结构:入料口高度:0-150mm,进料段:800mm,恒温段:2000mm（5节）,出料段:800mm.冷却段:400mm
机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.
内箱材质:T1.4mm厚SUS304#不锈钢板全密封满焊保证炉内清洁.
外箱材质:T1.5mm厚冷板折弯加工制作.
机架材质:T2.0*50*50mm铁方通焊接成型,机架不封板.
机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温材料:白色硅酸铝保温,保温层厚度100mm
门密封条:?20mm耐高硅胶密封条密封处理,美观无污染.
温度范围:常用温度150℃,最高温度:常温～MAX200℃可调.
温控系统:智能温控器配合固态调整器控制,具备自动整定和PID参数的自动校正功能,输入模式为精密K型热电偶.
运风方式:经过风道分散后左右运风,循环运风设计,均匀性佳.
运风电机:长轴型高温马达4组配强力型多翼式风轮.
进排风口:进风口:￠90mm调节风盘,排风口:￠90mm可调节风阀
加热器:远红外电热管+热风循环.
加热功率:46KW,恒温状态功率:23KW.
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟
输送链板:宽600mm201#T2.0mm不锈钢折弯链板.
输送速度:烘干时间20分钟,常用50-500mm/min任意调节.
输送动力:减速电机配易能变频器调速.
安全保护:超温停止加热并警报装置,马达,电热过电流保护,控制回路短路及过载保护,漏电断路器,电源逆向防止器等…合乎国际安全标准.
防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.
使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.
东莞新铧烘烤设备厂家生产:医疗用品隧道炉,医疗硅胶隧道炉,医用橡胶软管隧道炉,医用隧道炉,医疗隧道炉,医疗行业隧道炉,热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
