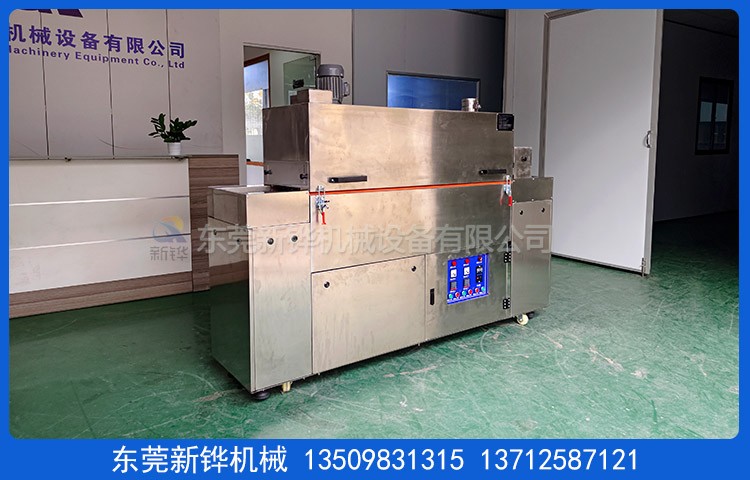

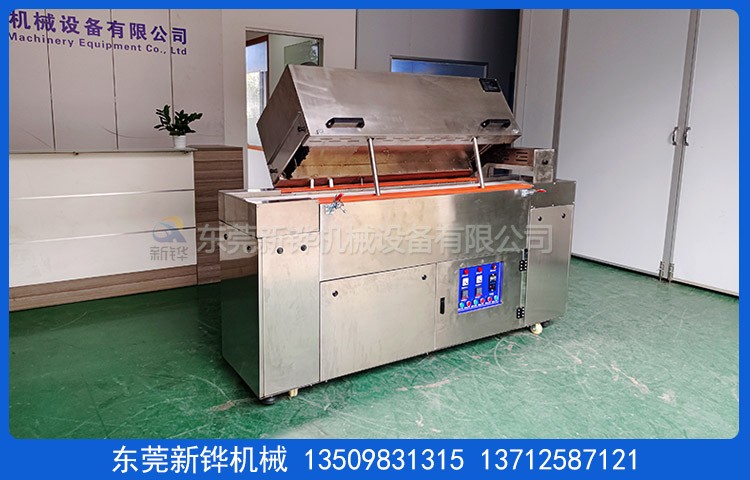

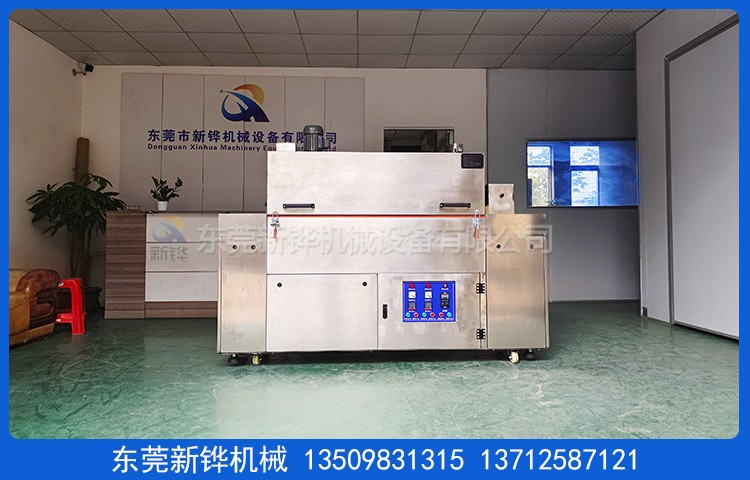

设备名称:小隧道炉
设备型号:XHSO-1.4-03-2R
机台电源:AC380V 3φ 50HZ 7KVA
烘烤尺寸:长1400 × 宽320 × 高80mm
输送尺寸:长2100 × 宽560 × 高1600mm（以实物为准）
机台结构:入料口高度:80mm,进料段:300mm,加热段:1400mm(2组控制加热）,出料段:400mm（含200mm冷却罩）。
机台定位:安装承重3寸一体脚轮脚杯,方便设备的固定和移动。
内箱材质:T1.0mm厚SUS304#不锈钢板折弯加强焊接加工。
外箱材质:T1.2mm厚SUS304#不锈钢板折弯加强焊接加工。
机架材质:T2.0*40*40mm304#焊接成型,机架整体封板。
机台颜色:不锈钢本色。
保温材料:高密度黄色保温岩棉保温,保温层厚度100mm隔热外罩。
门密封条:?20mm耐高硅胶密封条密封处理,美观无污染。
温度范围:常用温度:150℃,最高温度:常温～MAX180℃可调。
温控系统:温度控制器配合SSR控制具备PID自整定调温校正功能,输入模式为 K型热电偶。
运风电机:上运风370W马达+下运风750W高转数长轴型马达底部经风道分散后从上往下循环运风设计,下运风采用调频器控制风速大小。
进排风口:￠90mm自然进风盘,￠90mm可调节排风阀。
加热功率:2组不锈钢电热管加热,升温状态:6KW, 恒温状态:3KW。
输送方式:小隧道炉输送宽300mm*0.3特弗龙布冲2*2mm孔径+传动滚筒包胶+调速电机带动网带运行。
输送速度:常用50-300mm/Min调节速度。
安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器、前、后、电箱面板三个急停开关等…合乎国际安全标准。
防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。
使用条件:电源采用AC380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。
质保服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。
售后服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟踪。
验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。
随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起45天交货（不含法定节假日）。
东莞新铧隧道炉设备厂家生产:小隧道炉,隧道炉,小型隧道炉,不锈钢隧道炉,微型隧道炉,小型精密隧道炉,热风隧道炉,烘烤隧道炉,工业烘箱,热风循环隧道炉,热风烘干炉,隧道式热风烘烤线,精密热风烘干炉,热风烘烤隧道炉,电热隧道炉,洁净隧道式烘箱,光伏玻璃隧道式烘干线,电机胶水隧道烘干线等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
