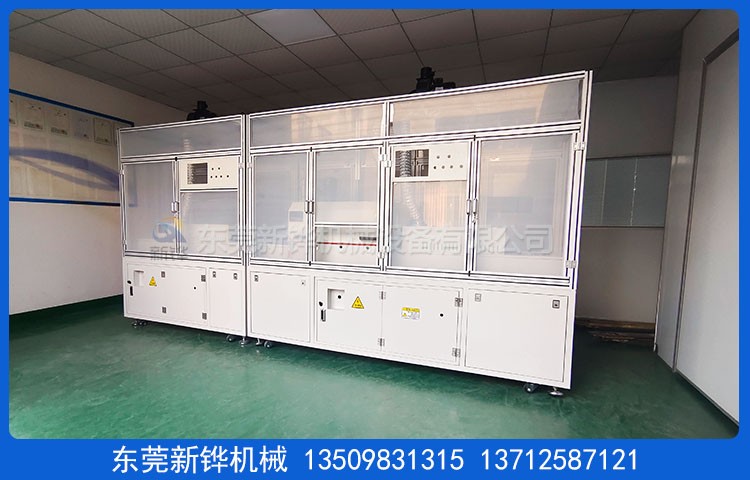

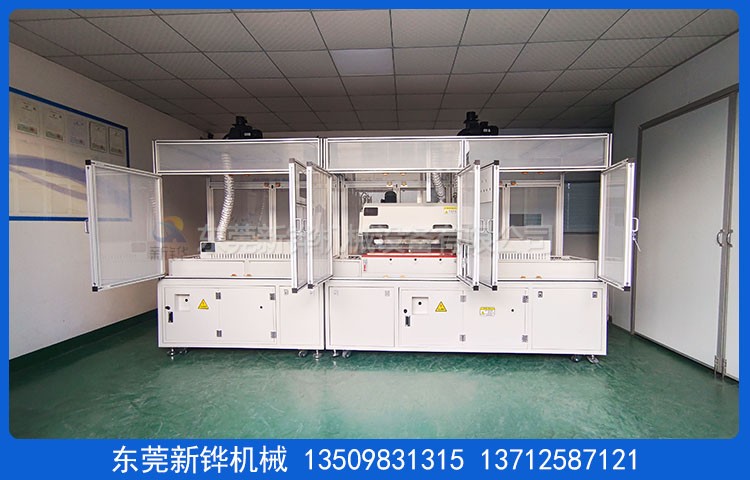

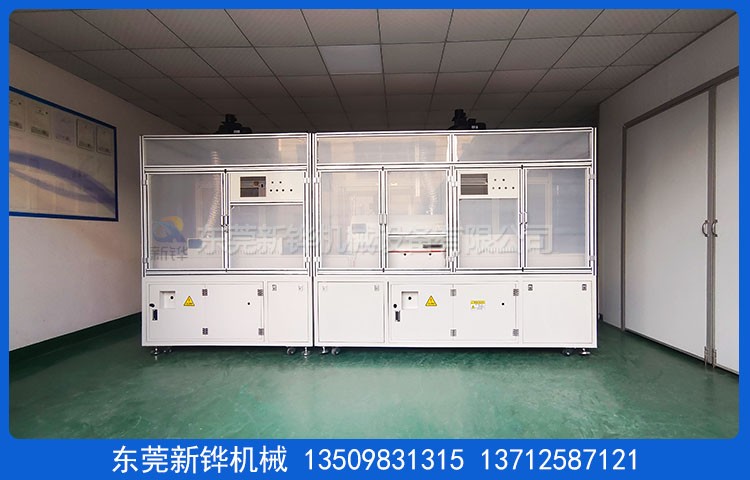

设备名称:电机冷却隧道炉
设备型号:XHSO-2.7-024-1T
设备电源:AC380V 3φ 50HZ 16KVA
外形尺寸:冷却炉L2700*W450*H900MM（以实物为准）
冷风机L1580*W800*H1830MM（以实物为准）
机台结构:入料区:3件治具板，冷却区:23件治具板，出料区:3件治具板。
机台材质:保温罩:不锈钢304#折弯焊+硅酸铝纤维毯。
机架材质:T2.0*40*40mm 304#不锈钢方通焊接成型。
机台颜色:不锈钢本色。
操作系统 触摸屏:威纶通MT8102IE，设备为人机操作界面设定；可编程控制器:日本基恩士KV8000
冷却方式:15HP冷风机送冷风吹向炉内，炉顶部安装进/排风法兰，口径250mm
冷却温度:冷风机温度可调5-35度，产品230度冷却至室温+10度。
运风电机:冷却炉中间安装风风扇吹风。
输送治具:电机承放治具采用特氟龙板+铝件垫板+销钉固定。
输送方式:电机冷却隧道炉采用同步轮+同步带+感应器定位，客户机械手取放料。
输送速度:1000-3000mm/min范围任意调节。
输送电机:A6安装插松下伺服电机配减速机+伺服控制器。
输送高度:工件中心高度距离台面高度350mm。
安全保护:马达、电热过电流保护，控制回路短路及过载保护，漏电断路器、电源逆向防止器，操作面板急停开关，三色信号指示灯（红色故障，黄色待机指示，绿色运行指示）。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度。
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.
售后服务:设备自送货之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。
验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签定合同收到订金之日起30天完成；安装调试时间为货到工厂之日 3 天完成。
东莞新铧隧道炉设备厂家生产:电机冷却隧道炉,冷却隧道炉,电机冷却炉,汽车电机冷却隧道炉,加热冷却隧道炉,风机冷却炉,热风隧道炉,电热隧道炉,洁净隧道炉等设备研发制造.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
