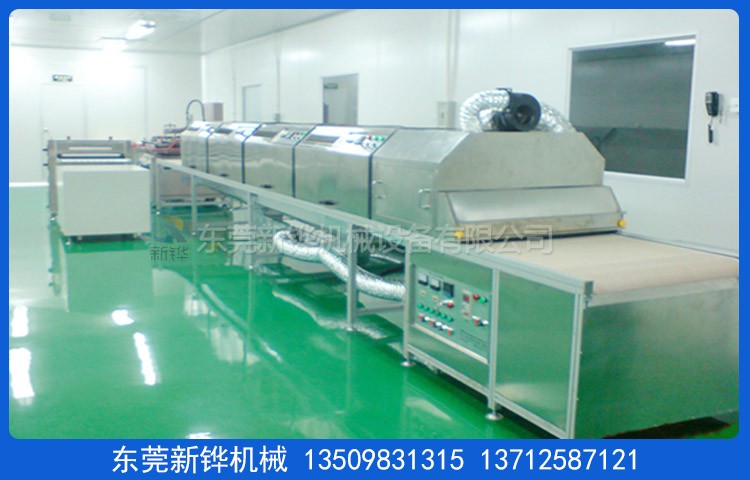

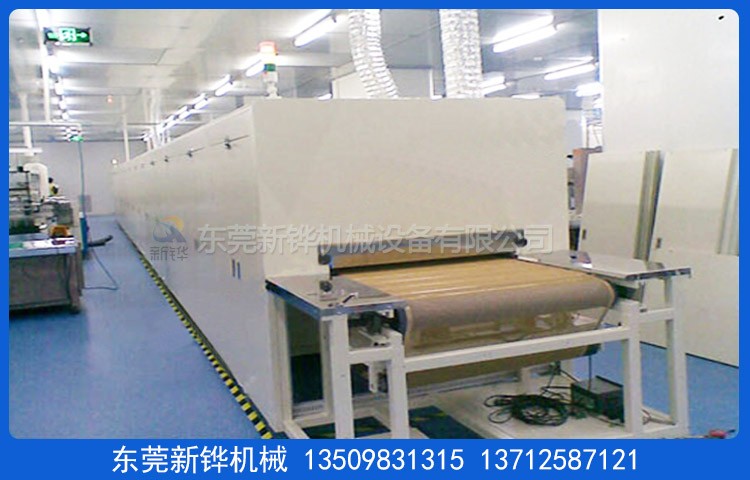

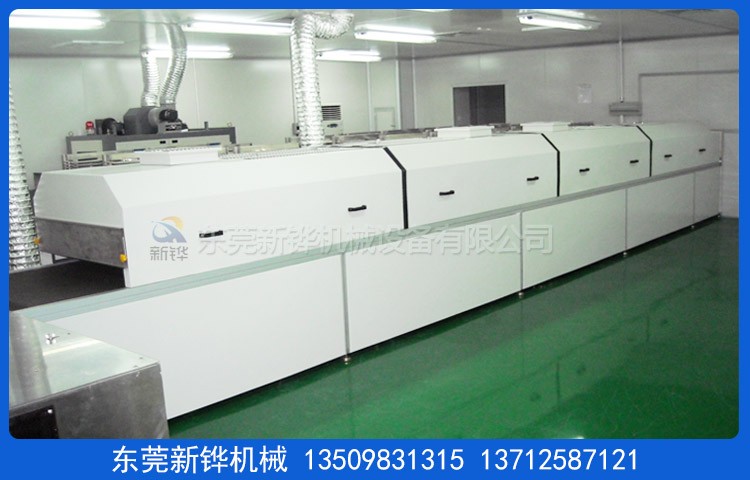

1．隧道炉部分外形尺寸:线体总长10米，隧道炉网带宽1米，隧道炉总高1.6米，隧道炉出料部分1米，隧道炉烘干部分长8米,分为4段，进料部分长1米,线体大梁采用1.5厚方通，隧道炉箱体外壳采用1.5㎜厚冷板折弯而成，隧道炉整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗，隧道炉机架用50×50㎜方通焊接而成，配16㎜调节脚杯.
2．隧道炉内胆共2段炉腔，隧道炉每段2米,炉腔总长4米.内胆材质采用1.2㎜厚镀锌板制作,炉腔总高0.35米,进料口净高度0.05米,设可调节档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使隧道炉炉体外部不烫手.顶部配有排气口阀门,可调节室内空气流量,便温度更加均匀.每段炉盖均可独立翻起打开.便于炉内的清洁
3．隧道炉电器部分:电源三相AC380V，120A，三相五线制,功率24KW，隧道炉采用1HP台湾爱德利变频器变频调速,配台湾力象0.75KW调速电机一台,奥克力牌80型减速牙箱，速比为1:70,配传动齿轮和传动链条,传动速度0.5至6米/分钟任意可调,配独立的控制系统，隧道炉每段炉腔配力象牌运风马达1台，配八寸半运风风轮，炉盖发热管内置风槽内,隧道炉共计:2台运风马达，每台0.37KW.使炉内温度更加均匀；隧道炉每段炉腔内装有红外线发热管6条，共计12条,每条2000W均匀分布在配在炉腔内部,隧道炉传输带底部配有隔热层，厚度为50mm,使炉外温度不烫手(温度在50度以下)，隧道炉每段炉腔配独立的控制电箱和温控系统，方便设置不同的温度隧道炉。
东莞市新铧机械设备有限公司
参数详情请来电13925579290赖小姐
0769-8298307713509831315兰先生
广东省东莞市万江区滘联创富工业园
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
