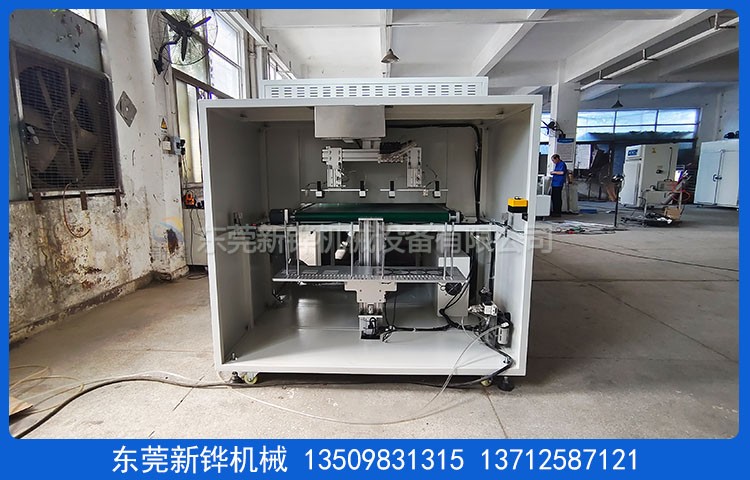

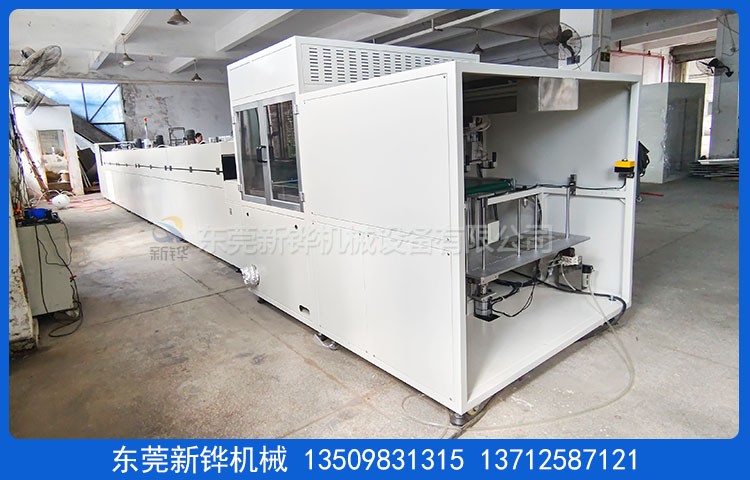

设备名称:喷涂烘烤隧道炉
机台型号:XHSO-14-09-4IR-1T
外形尺寸:L10000*W1260**H1550MM（以设计为准）
内箱尺寸:L8000*W960**H100MM（以设计为准）
设备电源:AC380V±5% 30KW 50Hz (三相五线制 )
人机界面:触摸屏+PLC可编程控制器+4路温度模块，输入模式为精密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功能。
内箱材质:T1.0mmSUS201#不锈钢板加工制作。
外箱材质:T1.4mm SS41#冷轧钢板折弯加工制作。
机架材质:T2.0*40*40mm 铁方通焊接，机架四面封板，8.机台定位:2米一节底部安装脚轮脚杯高度可调，
机台颜色:经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。
保温岩棉:高密度岩棉隔热保温，保温层厚度100mm。
温度范围:常用温度120℃,最高温度:常温～MAX80℃可调;
运风电机:长轴型烤箱马达多组配多翼式镀锌风轮。
加热功率:28KW红外线加热, 恒温功率:14KW.
输送网带:宽900mm特氟龙网带，输送速度:1-4m/min任意调节,输送高度:900±30mm。。
安全保护:超温停止加热并警报装置，马达、电热过电流保护，控制回路短路及过载保护，漏电断路器、电源逆向防止器等…合乎国际安全标准。
东莞新铧烘干设备厂家生产:喷涂烘烤隧道炉,喷涂烘干固化炉,喷涂烘干隧道炉,防粘剂烘干隧道炉,喷涂烘烤线,防粘剂烘干生产线,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造。
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
