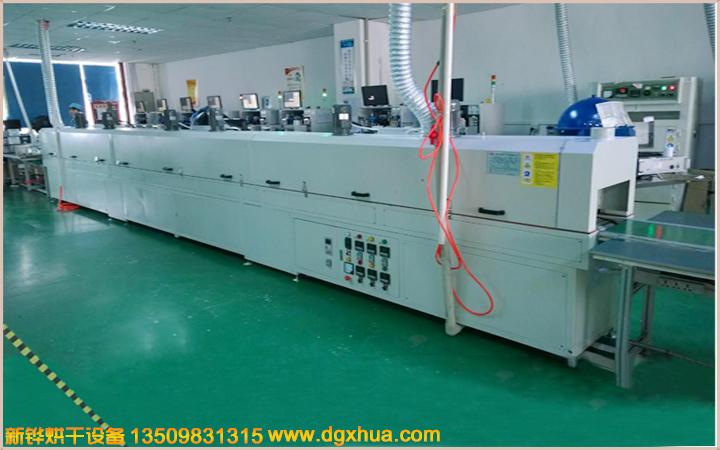

五金塑胶隧道炉、五金塑胶丝印隧道炉、塑胶丝印隧道炉、工业塑胶丝印隧道炉

型号：XHSOQ-100-4R

内箱尺寸L*W*H:8000*1050*150

外箱尺寸L*W*H：10000*1250*1650

进料口高：0-250mm

进料段长：800mm

加热段长：4*2000mm

冷却段长：400.mm

出料段长：800mm

输送宽度：1000.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度150㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

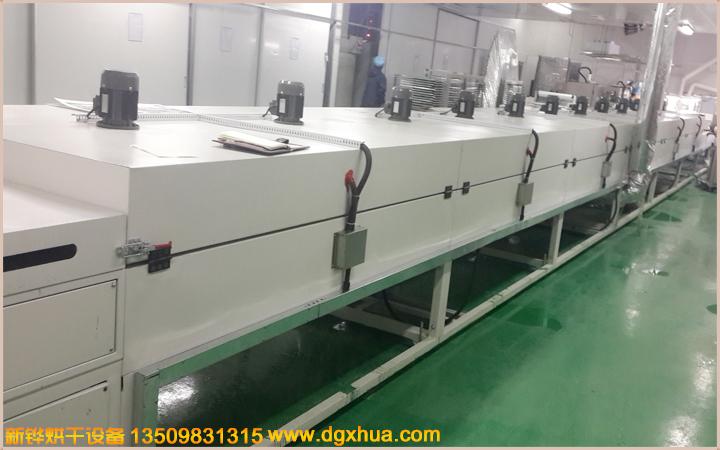

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

一、产品概述：

 隧道炉是已通过热的传导、对流、辐射完成对产品烘干固化的隧道式机械设备，通常

简称隧道炉。 隧道内有一条连续运转的输送系统。产品输送烘干时，其需烘干的产品通过

输送链板、钢带或网带与电热元件或加热管之间产生相对运动。从而完成均匀烘干、输送的

工作。隧道炉可连续生产，生产效率高，节省人力，烘干品质稳定。该隧道炉主要用于工业

化生产企业中，以大批量连续或间歇烘干为特征。由专职人员操作。

二、产品特点：

 1、隧道炉由传动装置、机架、输送带、加热装置、控制系统等组成。

 2、隧道炉分进料口、出料口、烘干炉，冷却炉。

 3、输送：输送带变调速，输送速度平稳可靠，输送带松紧可调；

 4、配件：机架设计可移动万向轮或脚杯，便于调整整机及机体搬运；

 5、温控器:进口数位温度显示表,控温效果更稳定，性能更卓越，有自动恒温、超温报警、漏电?；?、电机过载?；さ裙δ?；

 6、超温?；?双重超温保护，电器可控制，安全可靠；

 7、升降温度快，经济快速；

 8、每段炉盖均可独立打开，便于炉内的清洁和检修，掀开式设计，轻便简捷。

 9、循环方式：热辐射及自然对流；

10、有壳体优质钢板，机架方钢，壳体静电喷塑，具有防生锈、耐腐蚀、耐磨损易清洁等特点；

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。
