厂家生产丝印隧道炉，烘干流水线丝印烤漆线、非标定做丝印隧道炉、隧道烘干线该设备

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

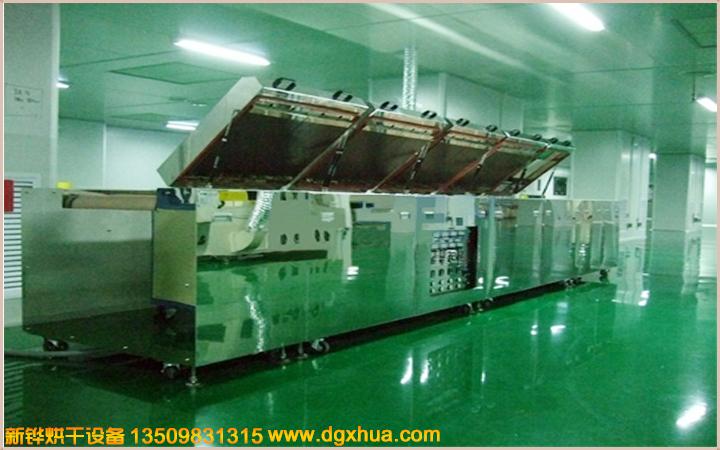

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

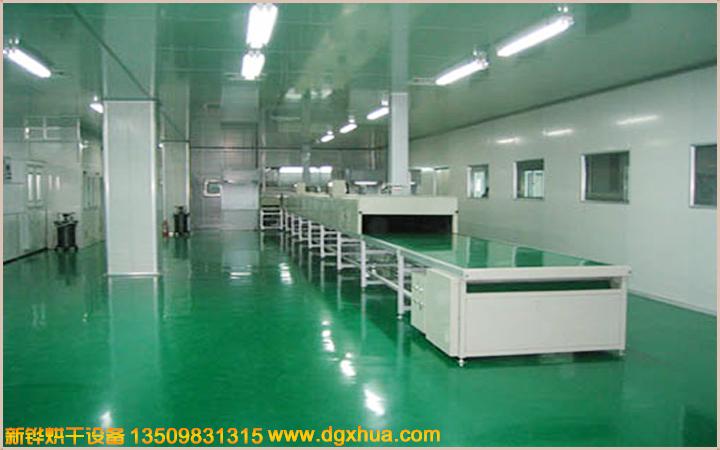

一、隧道烘干线该设备是一台隧道式链条网带通过式烘干设备，采用特制链条传动输送工件，具有烘干、等功能的新颖连续式烘干设备。由人工将工件放在传动链条网带上，依次通过烘干后出料。上罩内的雾气经吸雾风机抽出后外排出到总排气管道中去。该机具，功能全，结构合理，操作方便，烘干效果好的优点，这对于大批量烘干、改善劳动环境，提高质量，具有重要的意义。机身结构采用密封式，外型美观，设备拆卸检修方便

主要规格/特殊功能

名称及规格：隧道式烘干线，长度有5米至40米，宽度400mm-1500mm选择。一般都是客户需求(全新非标订做）
烤炉尺寸：有1米，1.2米，1.5米，2米，2.5米供选择（非标订做）
二、技术及材质说明：
1.材质：线体机架采用50*50铁方通制作，机脚配脚杯可调高低。
2.动力：根据长度配置1HP、2HP、3HP.4HP一体马达，配套同匹数的变频器。
3.输送皮带：采用2mm厚绿色PVC皮带。
4.皮带承托采用? 25镀锌轴承滚筒，间隔1000mm/条。
5.烤炉采用：外层为T1.2钢板，内层为T1.0镀锌板，中间填充保温棉。
6.运风：炉盖顶部配马达，及猪笼式风轮，使炉内搅拌均匀。
7.发热采用：不锈钢或玻璃发热管，温度室温10—90度可调。网带可达250度的高温
8.电控采用：全自动恒温控制系统，分段独立控制。
9.颜色：线体喷电脑白油漆或绿色油漆。

适用范围：五金、电子、化工、印刷、运动器材、鞋业、汽车零部件等众多产品领域等用途。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
