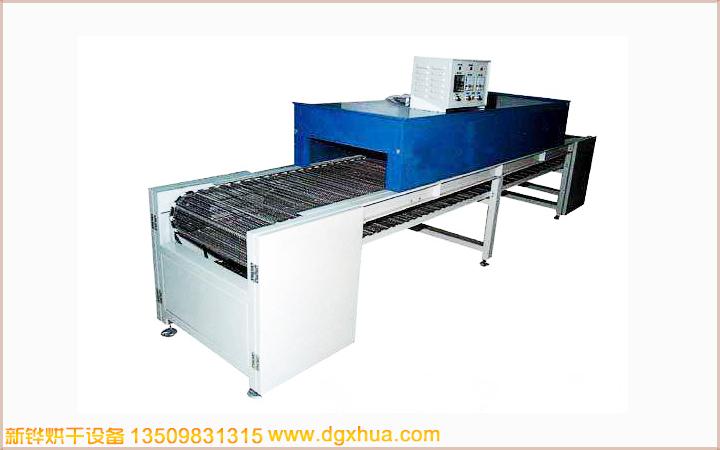

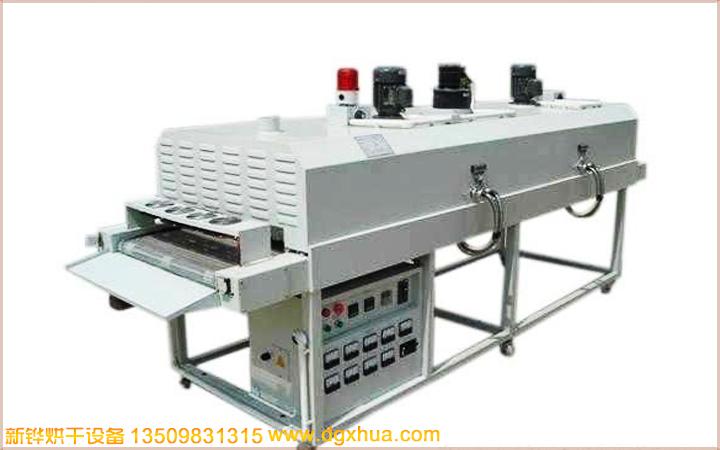

无尘IR烘道红外线烘干线隧道炉、红外线烘干线丝印隧道炉、线路板红外线烘干线丝印隧道炉

技术说明:

型号：XHSO-80-2R

1.整机尺寸：L5000*W700*H1430mm

2.加热区：L4000*W700*H570mm

3.输送线:L5000*W700*H930mm

4.上料区：L500mm

5.下料区：L500mm

6.输送带: 采用铁氟龙白色布带(jbjx-B075A)

7.有效输送工件宽:W420mm*H150mm

8.机身:SPCC1.5mm冷板制作

9.机架:SCPC*50*50*2.0mm制作

10.连接杆:SPCC*50*50*1.5mm制作

11.调节脚杯:M14*100L可调节脚杯,可调节高度±30mm

12.机身封板、机架封板:1.2mm冷板成形

13.动力:0.75KW*220V*50hz,1：600减速马达(升捷牌)配(三晶牌变频调速器,输送速度0.1-0.3m可调

14.表面处理: 焊接处打磨抛光

 烘炉部分说明:(2段温区独立控制）

1.内尺寸：W420*L4000*H150mm

2.外尺寸参考尺寸约：W700*L4000*H570mm

3.电源：AC380V,三相五线，总功率36KW，

4.加热方式：电加热

5.炉体结构：采用可掀开式设计，附加搭扣及合页并设有安全检修撑杆；

 装设特制耐高温硅胶条迫紧，强力紧密易关易开

6.外胆材质：采用采用SPCC*1.2mm冷板成型

7.内胆材质：采用SUS201*1.5mm不锈钢板成型，

  去油污及四周扣接密封加工

8.保温材质;采用优质密度白棉填充,保温层120mm

  网带隔热层95mm厚

9.运风方式;水平运风

10.加热系统;采用耐高温不锈钢发热管，共24支,

11.运风马达;采用特制分体式耐高温传动(升捷牌)，功率0.4kw*2套

12.温度控制：采用厦门宇电温控表，（详见说明书）   SSR输出，控制精度±1C°%

  控制器LED数字显示及设定，PID自动演算

13.温度均匀度：±8C°以内(空炉测试）

14.温度设定范围：常温+25C°--250C°约需25min(空炉测试）

15.电气及安全装置：   超温表RKC(台湾).马达过载保护(德力西牌).电热过载保护(正泰牌). 交流接触器(施耐德牌), 按键开关及指示灯(施耐徳牌)控制线路保险.

  无熔丝开关.所有电气配件皆采用符合国家标准之正泰一级品产品

16.控制箱位于炉体上料区右下方

17.随机配备：3.5米电源线及说明书一本

18.备注：配送一台接不锈钢料台

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
