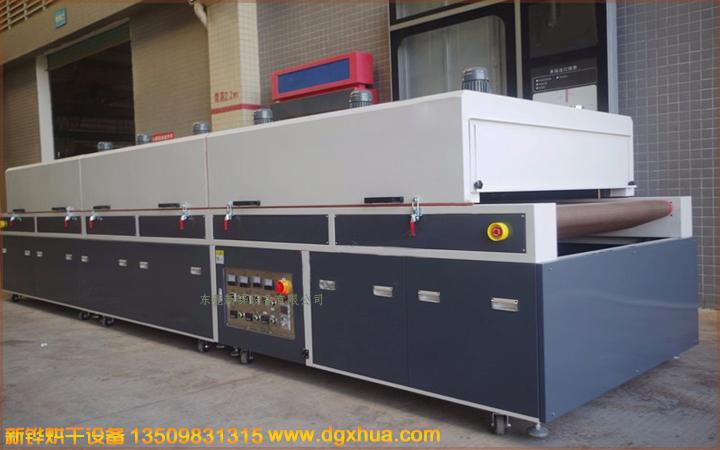

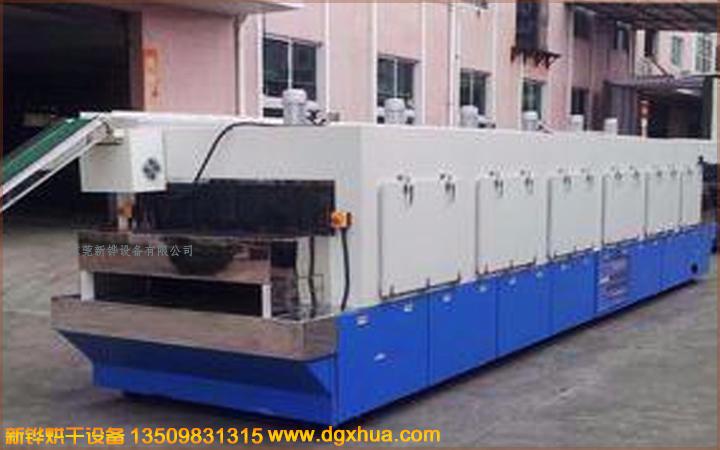

电加热平板线远红外隧道炉，远红外隧道炉，电镀隧道炉，结晶氧化隧道炉

型号：XHSO-80-2IR

内箱尺寸：5000*850*50（*长*宽*高*）

外箱尺寸：6500*1050*1250（*长*宽*高*）

进料口高：0-50mm

进料段长：500.mm

加热段长4*1250

冷却段长：500.mm

出料段长：500mm

输送宽度：800.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-250℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~250℃，常用200℃，常温升至250℃大约15分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

烘道种类：
流水线烘道,高温烘道,软管定型烘道,远红外烘道,悬挂式烘道。不同烘道有不同的工艺，实现不同的适用范围和作用。 例如红外线烘道广泛应用于丝网印刷、喷染、电镀以及印刷电路等行业的烘干、除湿等工艺，还可用于食品、纺织品、压铸小件等工业的干燥、烘烤等。

远红外隧道炉工作原理:
电加热平板线远红外隧道炉采用加热管外置式加热，将电能转化为热能，热量经低噪音高压风机吹入进风道，传入箱内，形成热风循环， 箱体设有对流搅拌技术，温度非常均匀，具有自动控温，调速，故障报警等特点，使用安全，方便，环保，节能等优点

远红外隧道炉技术要求：
远红外隧道炉内采用优质镀锌板（不锈钢板），外壁采用优质不锈钢板或者冷板制作，大梁用后成型钢板制作，保温层采用纤维石棉保温，电加热管为耐高温不锈钢无缝钢管，结晶氧化镁粉做绝缘，风机采用低噪声高压离心风机，保温采用硅酸铝纤维棉，网带为优质铁氟龙耐高温网带，不锈钢网带等，另有控制器，调速器，低压电器控制系统等控制系统部分。

（烘道品可以更具客户要求定做，提供图纸，电压，功率，尺寸）

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
