遂道炉烘干线、红外线烘干隧道炉、工艺脱水烘干隧道炉、工业烘烤红外线隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

产品介绍

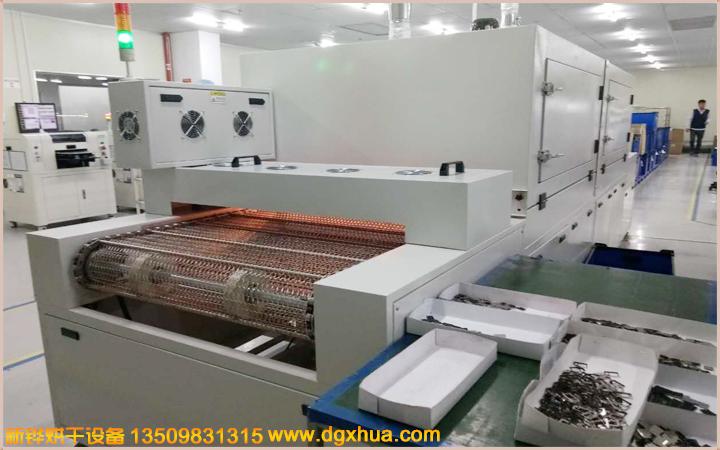

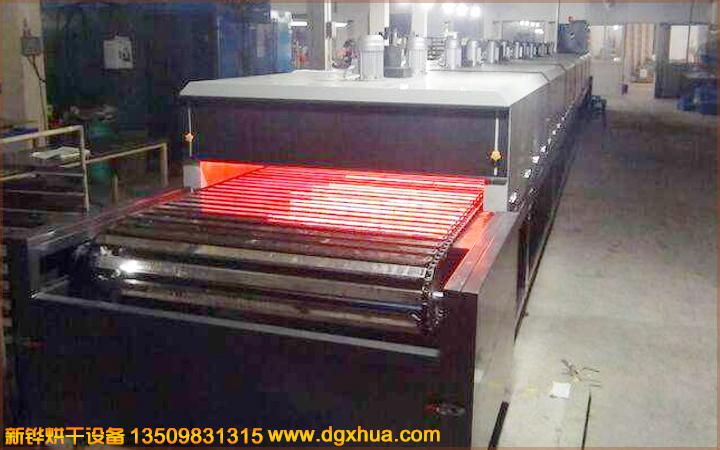

遂道炉烘干线分为:丝印烘干线、油漆烘干线、红外线隧道炉，隧道炉，红外线烤箱、食品脱水烘干线等,各烘干线由于工艺流程的不同,制造出的外观型状以不一样,使用的运输带种类及加热方式也不不一样,加热炉外壳有全板金的,全彩钢板的,加热方式有IR,UV,全热风循环.因此,每条红外线隧道炉烘干线都是根据客户需要设计制造的,以上图片仅供参考.

1.驱动的形式有：电机驱动输送形式。　

2. 输送带常用宽度为：300～2000mm，也可根据客户要求定做。　

3. 输送带的材质有：橡胶带、PVC带、不锈钢网带、铁氟龙带、帆布带、食品带等。

4. 输送带的形式有：带滚子链带、平皮带及铁氟龙网带等。　

5. 工作台板尺寸:根据用户定制。　

6. 工作台面有：贴防火板、普通橡胶、防静电橡胶皮等工艺。　

7. 气管:

6分镀锌水管，每工位一套快速接嘴。　

8. 红外线隧道炉的线体支架：有不锈钢、铝型材、碳钢喷塑等。　

9. 输送速度一般为0.1～10M/min。也可根据用户需要采用调速或定速。

10. 调速：有变频调速、电磁调速、电子调速、机械调速等。

11. 送风方式：单面水平送风/垂直送风

12. 加热方式：SUS#304电热器+热风循环.IR+热风循环

13. 电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

14. 溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

15.內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

16.保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

17.機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

性能参数红外线隧道炉的性能特点：

1. 采用电加热板或远红外加热板等加热元件对物料进行加热烘烤, 独立加热温区，一个冷却温区，循环风设计，内部各点温度均匀一致2. 红外线隧道炉的温控系统采用微PID微电脑温控器具有温度自整定功能控制调节温度，调节范围广，温控精度高

2. 红外线隧道炉的烘道的输送线可有不锈钢网、铁佛龙网、皮带、链条配不锈钢圆通式等各种方式，可根据烘道工作温度和其它工艺要求选用。烘道输送机的速度采用变频无级调速, 始终保持平稳运行设备特点：网带,皮带式输送、发热管加热、隧道式烘干、变频调速..用于塑胶件、灯饰、电子、饰品、家电等行业的喷油加热烘干,隧道烘炉的流水作业工作系统。还可按客户要求特殊设计，以满足各类客户的各种要求 。

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
